PG28 齒輪箱系列

外殼材質Housing material	金屬metal	背隙(無負荷時) Backlash,at no-load	≤3°
輸出軸承型式Bearing at output		滾珠軸承Ball bearings
徑向負荷Radial load(8mm from flange)		≤3.5kgf
軸向負荷Shaft axial load		≤2.5kgf
主軸最大承受壓入力 Shaft press fit force, max.		≤10kgf
徑向間隙Radial play of shaft		≤0.05mm
軸向間隙Thrust play of shaft		≤0.2mm

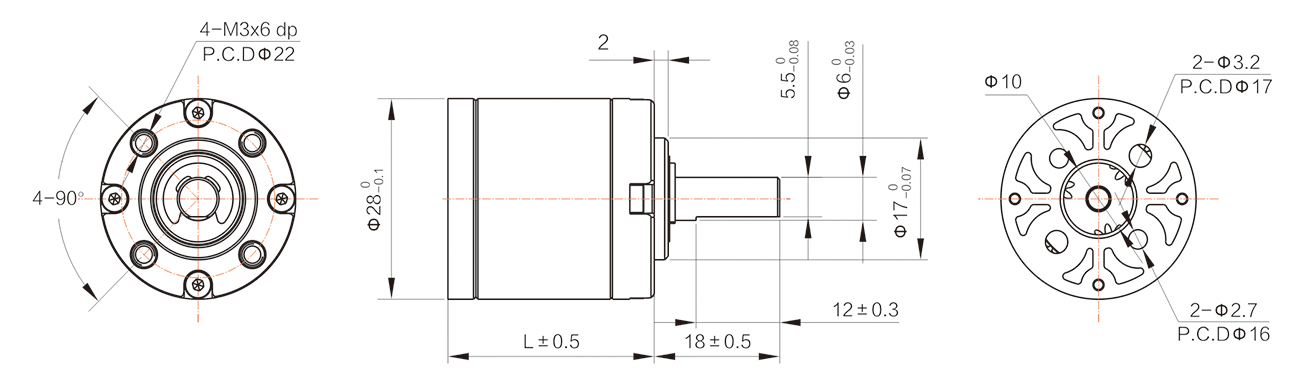

外形尺寸

馬達齒輪參數

模數Module	0.5
齒數No. of teeth	11	17
壓力角Pressure angle	20°
孔徑Hole diameter	Φ2.28
使用溫度范圍：-10° C~+60° C Operating temperature range	使用相對濕度：20%?85%RH Operating relative humidity

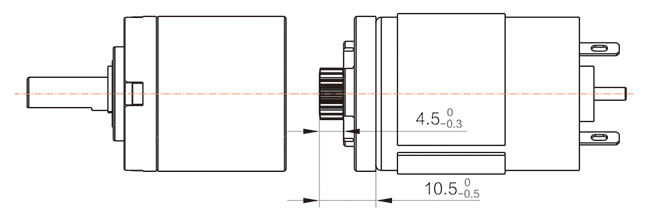

馬達裝卸方法

標準減速比參數

減速比 Reduction ratio	精確減速比 Exact reduction ratio	額定允許扭矩 Rated tolerance torque	極限扭矩 Max momentary tolerance torque	效率 Efficiency	級數 Number of stages	L
3.4,4.6	3 6/17,4 7/11	5kgf.cm	15kgf.cm	90%	1	22.8
11.2,15.5,21.5	11 70/289,15 6/11,21 60/121	10kgf.cm	30kgf.cm	81%	2	29.6
37.7,52,72,100	37 491/707,52 23/187,72 9/121,99 55/83	25kgf.cm	75kgf.cm	73%	3	36.4
126,175,242,334,462	126 43/111,174 287/375,241 80/121,334 15/92,462 63/871	25kgf.cm	75kgf.cm	65%	4	43.2
424,586,810,1120,1549,2142	423 484/629,585 398/407,810 43/156, 1120 142/331,1549 179/594,2142 166/495	25kgf.cm	75kgf.cm	59%	5	50
